1．1．技术标准

本方案的技术标准为中华人民共和国电子行业标准<<LED显示屏通用规范>> SJ/T11141-2003,该标准系中华人民共和国信息产业部2003年6月4日发布并于2003年10月1日起实施的LED显示屏的国家行业标准。

<<LED显示屏通用规范>> SJ/T11141-2003是在SJ/T11141-1997行业标准基础上修订而成，增添了LED显示屏行业六年来飞速发展的新内容。

<<LED显示屏通用规范>> SJ/T11141-2003规定了LED显示屏的定义、分类、技术要求、检验方法、检验规则以及标志包装运输储存要求。该标准是LED显示屏产品设计、制造、安装、使用、质量检验和制定各种技术标准和技术文件的主要技术依据。

  本方案引用的主要技术标准如下：

· GB50169-92  《电气装置安装工程施工及验收规范》

· GB1245-87   《电气件暗装用面板、调整板和接线盒》

· GB50169-93  《电气装置安装工程接地装置施工及验收规范》

· GB50034-95  《低压配电设计规范》

· GB50034-95  《工业企业照明设计规范》

· DBJ08-47-95 《智能建筑设计标准》

· SJ/T11141   《LED显示屏通用规范》

· GB2421      《电工电子产品基本环境试验规则  总则》

· GB2422      《电工电子产品基本环境试验规则  名称术语》

· GB2423.1    《电工电子产品基本环境试验规则  低温试验方法》

· GB2423.2    《电工电子产品基本环境试验规则  高温试验方法》

· GB8898-88   《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》

· GBJ65-88    《工业与民用电力装置的接地设计规范》

· GBJ79-85    《工业企业通信接地设计规范》

· EZA-T4A-568 《民用建筑线缆标准》

· SDJ8-98     《电力设备接地设计技术规范》

LED显示屏为国家CCC强制性产品认证目录中的产品，所以LED显示屏生产厂家应该通过国家CCC强制性认证才能生产和销售LED显示屏。我公司于2009年顺利通过CCC认证，证书号：2010010903394447。

二．中科明泰显示屏的特点与技术措施

2．1．基本技术特点与显示功能

中科明泰显示依托中科院领先技术优势，与当今世界平板显示技术的国际大公司长期技术合作，开发的LED大型显示屏产品稳定可靠，清晰亮丽，深受全国用户好评。明泰显示屏采用全电脑控制，技术先进，结构简洁，色调均匀，具有丰富的表现力和吸引力。

中科明泰LED显示屏有以下显示功能：

（1）视频播放功能

通过多媒体视频控制技术和VGA同步，可以方便地将多种形式的视频信息源引入计算机网络系统，如广播电视和卫星电视信号、摄影视频信号、录像机、VCD、DVC视频信号等。

（2）计算机信息播放功能
多任务区域实时播放

文本播放叠加背景图片

强大的超文本编辑器

可显示16X16点阵、24X24点阵或更大点阵的汉字，可分别选用宋体、仿宋体、楷体、黑体、细圆、行楷、琥珀、中圆等数十种中英文美术字体，提供在字的各种方向上加边修饰，实现最佳的艺术效果，字色、边色可任意选定
   支持图文特技显示功能，具有对图文进行编辑、缩放、流动、动画功能
   支持二维、三维动画显示；二维、三维动画制作可采用通用的制作软件，通过有关图文制作播放系统上播放。
  （3）实现多种显示方式
   明泰显示屏有几十种显示方式，可以通过键盘、软件、扫描仪、摄像机等不同方式输入的文字、图象等信息，经过软件的编辑，插入各种显示方式，各项编排可自由组合，达到理想的显示效果；不同的显示方式使屏体每一幅图案、单调的文字更有吸引力，增加画面的动感。

（4）支持多种文字和多种输入方式

提供五笔、拼音、区位、英文等多种常用输入方式；
在WINDOWS中文系统中输入的文本文件都可直接调用；
同时支持英文、西班牙文、法文、德文、希腊文、俄文、日文等多种文字的输入。

（5）日历、时钟显示功能

可在显示屏上任意位置设定日历，时钟显示。

（6）定时播放功能

支持定时自动播放。

2．2．先进性与高可靠性

先进技术能保证显示屏有极佳的视觉效果，明泰显示屏采用了以下先进技术：

（1）灰度控制技术

（2）非线性矫正技术

（3）二次GAMMA矫正技术

（4）色度坐标空间变换技术

（5）运动补偿技术

高可靠设计是系统质量的首要基本保证，明泰显示屏采用了以下高可靠性技术：

（1）冗余设计技术

（2）数字抑噪技术

（3）军用分布式供电技术

（4）环保节能技术

2．3．工业级高品质元器件

元器件的品质是决定系统寿命的关键因素，所有元器件均为工业级质量标准的高品质器件。

（1）LED管芯及模块

台湾光磊及士兰管芯

（2）集成电路：

明泰显示屏的集成电路元器件全部为美日大公司产品

（A）可编程门阵列电路   ：美国ALTERA公司

（B）显示逻辑驱动电路   ：日本东芝公司

（C）线路驱动电路       ：日本日立公司

（D）长线通讯电路       ：美国MOTOROLA公司

（3）接 插 件：镀金防锈蚀氧化EDP工艺；

（4）开关电源：台湾明纬

2．4．严格的技术检测

     （1）高温测试

（2）振动测试

（3）强噪、强磁检测

（4）72小时连续老化测试

2．5．符合国家标准

我公司已通过ISO9001:2000国际质量标准体系认证(由中国质量认证中心认证)， 而且所有零部件及器件也均通过ISO9001质量认证，产品全面符合国家行业标准SJ/T11141-2003。

LED显示屏为国家CCC强制性产品认证目录中的产品，所以LED显示屏生产厂家应该通过国家CCC强制性认证才能生产和销售LED显示屏。我公司于2009年顺利通过CCC认证，证书号：2010010903394447。

3．1．室内P6mm全彩色LED显示屏设计规格

根据用户单位现场情况，设计以下方案。可根据用户的需求适当调整。

（1）   象 素 基 色：全彩色

（2）   象素中心距 ：6mm

（3）   象 素 密 度：27777点/㎡

（4）   象素点构成 ：1纯红1纯绿1纯蓝

（5）   净  尺  寸 ：   22平米

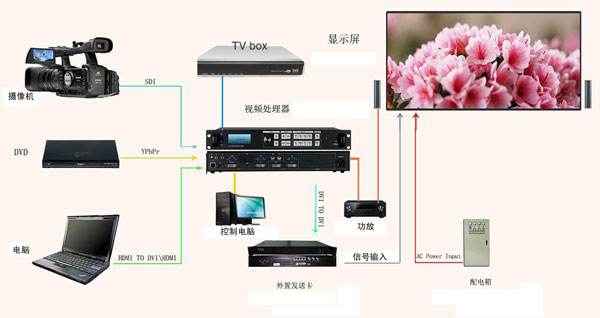

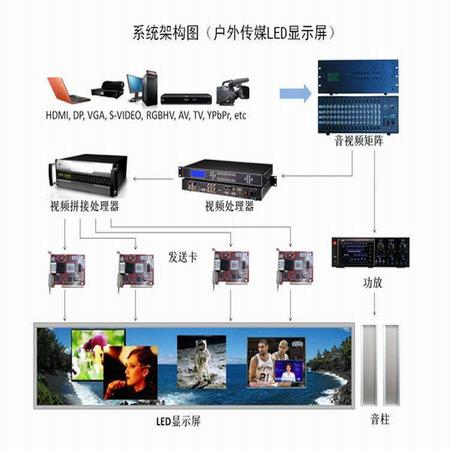

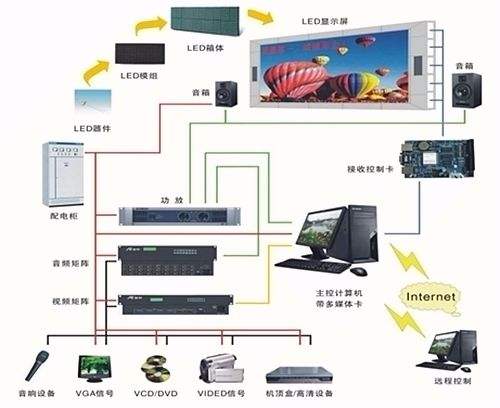

（6）   控 制 方 式：联机同步型（控制系统包括发送卡1张，接收卡20张）

（7）   通 讯 接 口：微机显卡DVI接口

（8）   屏 体 结 构：钢铝结构，铝塑板外装饰

（9）   屏 体 重 量：800kg

（10）最 大 功 耗：22KW
